| 产品特性大功率 | 是否进口否 |
| 产地深圳 | 类型非接触式读卡 |
| 品牌华翔天诚 | 型号HX9299TZF-FZ32 |
| 适用卡类ISO15693协议芯片卡、标签 | 感应距离0-90cm |
| 电源功率0.5-5W | 工作频率13.56MHZKhz |
| 读卡时间超过80张/秒s | 存储量无数据存储功能 |
| 天线通道数32路SMA天线 | 天线标准可配接50Ω标准RFID天线 |
| 产品名称RFID智能医疗耗材柜读卡器 | 通讯波特率通讯波特率软件可调 |
展开
RFID智能医疗耗材柜32通道大功率读写器 分体式群读阅读器
产品简介：
RFID智能医疗耗材柜32通道大功率读写器 分体式群读阅读器HX9299TZF-FZ32是一款高性能的ISO/IEC 15693协议电子标签读写器，完全自主知识产权设计，全数字信号处理设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛用于新零售无人售货柜，共享图书漂流柜、智盘自助收银、自助洗衣服务、智能图书柜、智能档案柜、药品寄售柜、智能书柜、商品定位、试管试剂管理、娱乐行业筹码管理、流利架、珠宝管理、生产过程控制等RFID系统应用领域。
RFID智能医疗耗材柜32通道大功率读写器 分体式群读阅读器HX9299TZF-FZ32，具有高灵敏度的读写性能和快速的防碰撞处理算法，一次可读取数量大于300张的电子标签，产品性能稳定，适用于对读写性能要求较高的应用；该产品同时具备以太网和Rs232两种通信接口；产品支持符合ISO15693和ISO18000-3标准的多个厂商的电子标签。
产品特点：
全数字信号处理设计，无需人工调节；
支持ISO/IEC15693协议电子标签；
射频输出功率0.5~5W可调；
先进的标签碰撞处理算法，高识读率，典型标签处理速度超过80张/秒；

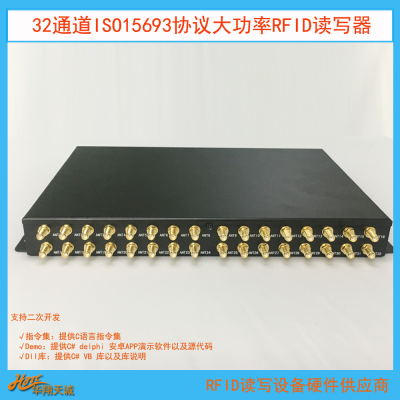

32路SMA天线接口可直接配接50Ω标准RFID天线，有效距离达至90cm以上*；
支持天线工作状态检测；
支持RS232和TCPIP接口；
通讯波特率软件可调；
提供动态连接库（DLL）及演示软件源代码，支持二次开发；
支持Firmware在线升级。
*有效距离与外接天线、电子标签及工作环境有关。
电气特性：
1、 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 28 | V |
工作温度 | TOPR | -20~+65 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
2、产品 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+24V及输出RF功率4W工作条件下
项目 | 符号 | 最小 | 典型 | 单位 | ||
工作电压 | VCC | 13 | 24 | 26 | V | |
工作电流 | IC | 0.56 | 1.0 | A | ||
工作频率 | FREQ | 13.56 | MHz | |||
有效距离* | DIS | 0 | 900 | 1000 | mm | |
GPI输入电平 | VIH VIL | 1.7 | 2.3 0.9 | 3.3 1.5 | V | |
继电器 | 端子负载 | CLOAD | 0.5A at 125VAC 1A at 24VDC | |||
端子操作电压 | 125VAC 60VDC | V | ||||
端子操作电流 | 1 | A | ||||
* 有效距离与协议格式，外接天线、电子标签及工作环境相关。
机械特性（单位mm）

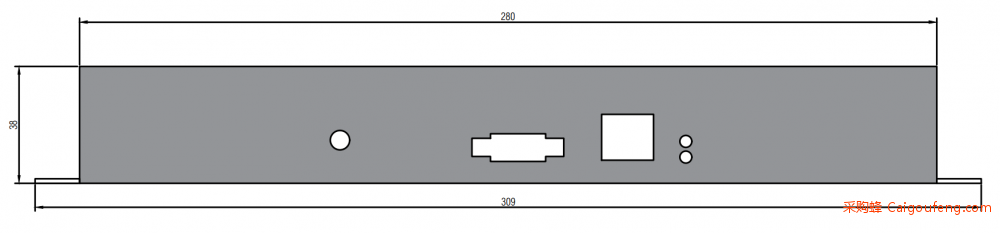

1、读写器尺寸和孔位图

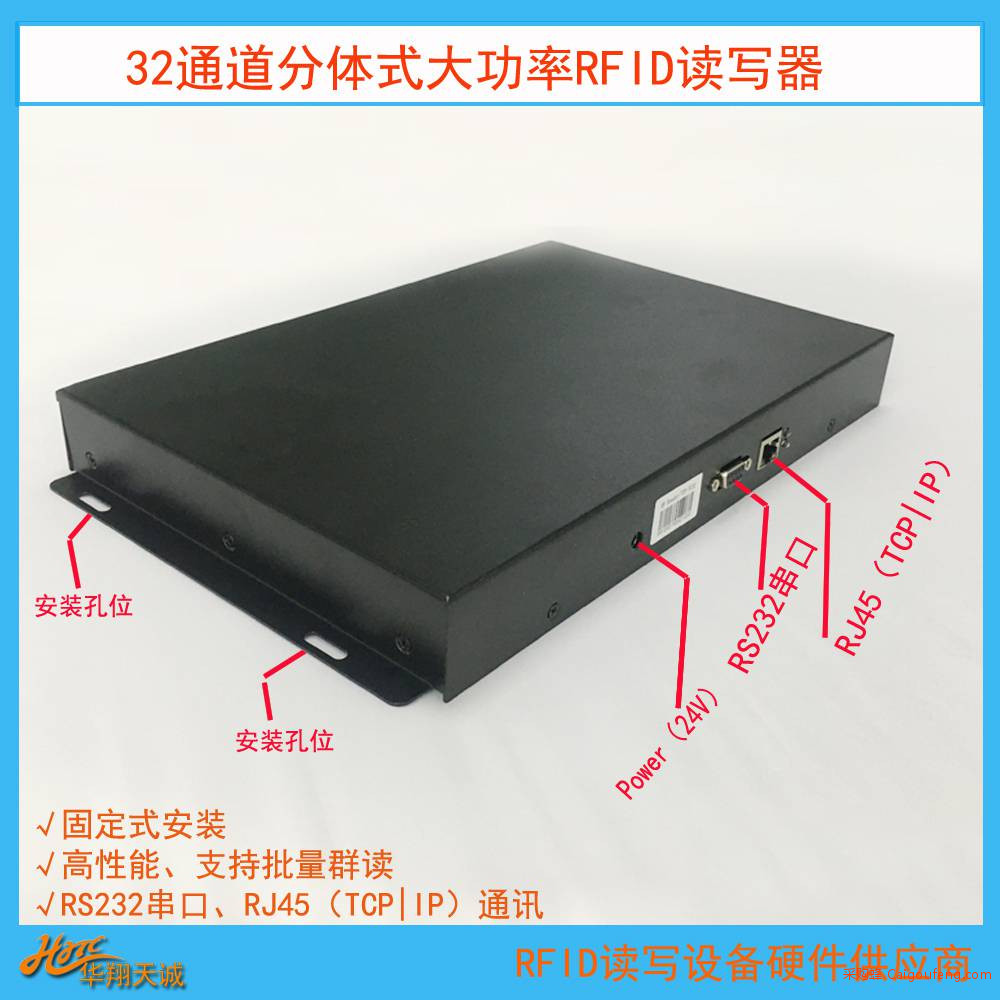

接口定义
1、主机接口
LED灯说明：
红灯：常亮表示读写器工作正常，闪烁表示读写器工作异常，比如天线未接等异常情况。
蓝灯：亮起表示正在执行命令，熄灭表示读写器空闲。
RS232接口定义：
序号 | 符号 | 描述 |
1 | GPI | TTL电平通用输入口，内部40K上拉到3.3V |
2 | TXD | RS232串行通讯数据输出 |
3 | RXD | RS232串行通讯数据输入 |
4 | NC | 保留 |
5 | GND | 信号地 |
6 | NC | 保留 |
7 | CM | 继电器公共端 |
8 | NC | 继电器常闭端 |
9 | NO | 继电器常开端 |
RJ45接口：网络通讯接口。
