| 产品特性嵌入式 | 是否进口否 |
| 产地深圳 | 类型非接触式读卡 |
| 品牌华翔天诚 | 型号HX-Q86 |
| 订货号HX-Q86 | 货号HX-Q86 |
| 适用卡类一维&二维码 | 感应距离3-6cm |
| 电源功率无W | 工作频率125Khz |
| 读卡时间0.01s | 存储量无 |
| 是否跨境货源否 |
品牌:华翔天诚
供应:23000件
发货:2天内
发送询价
展开

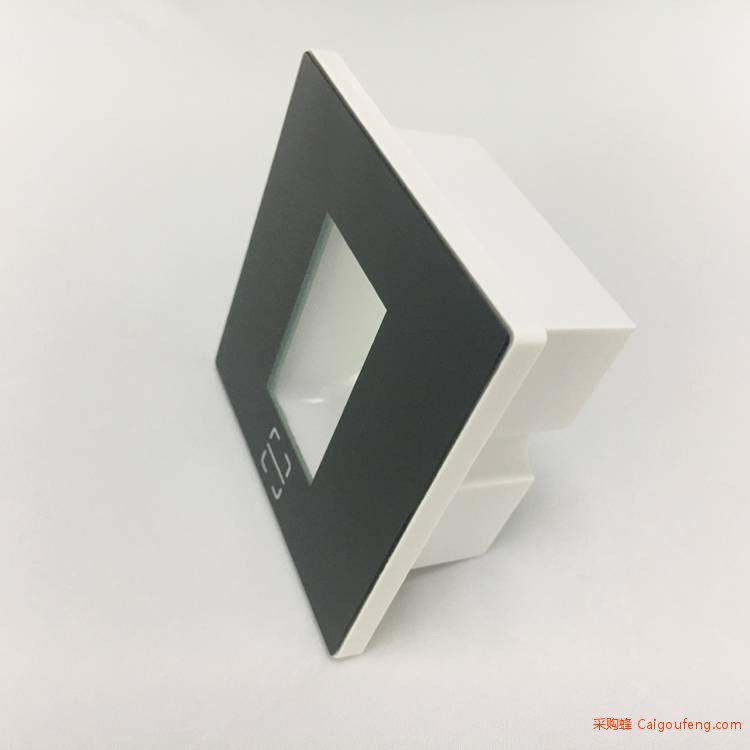

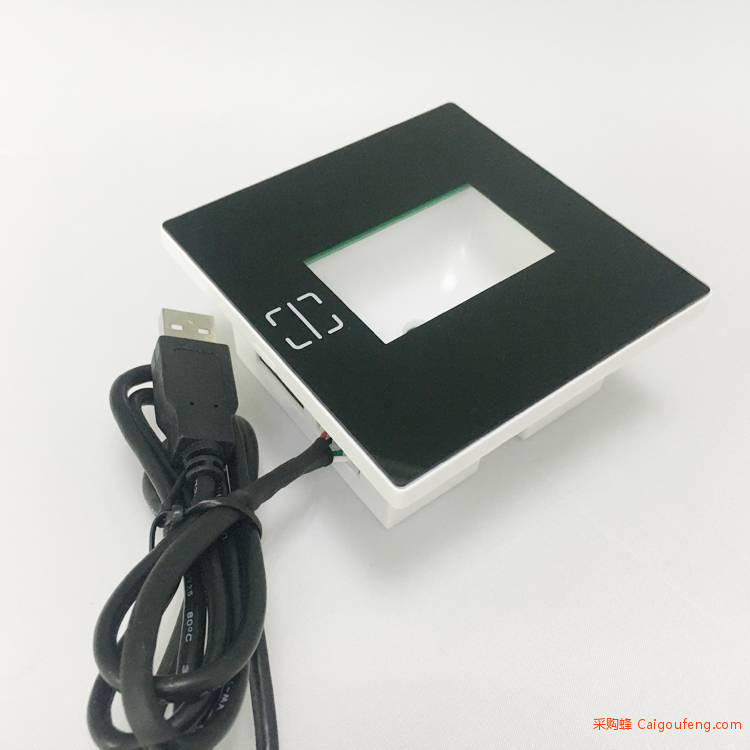

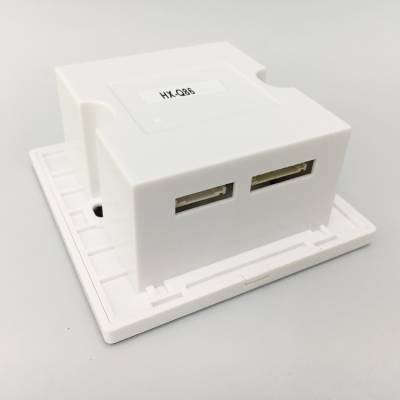

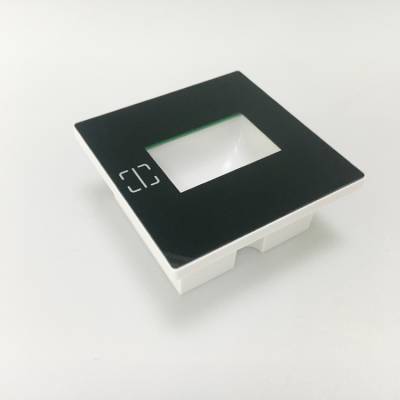

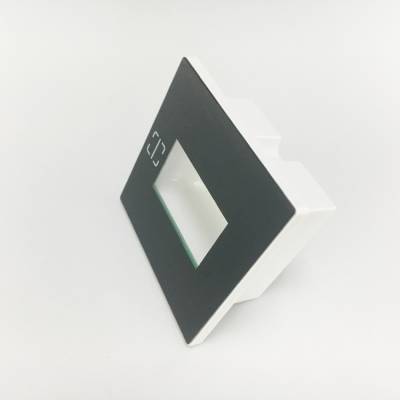

智能家居扫码器 图书借阅自助机扫码盒 嵌入式 86底盒尺寸 USB接口HX-Q86

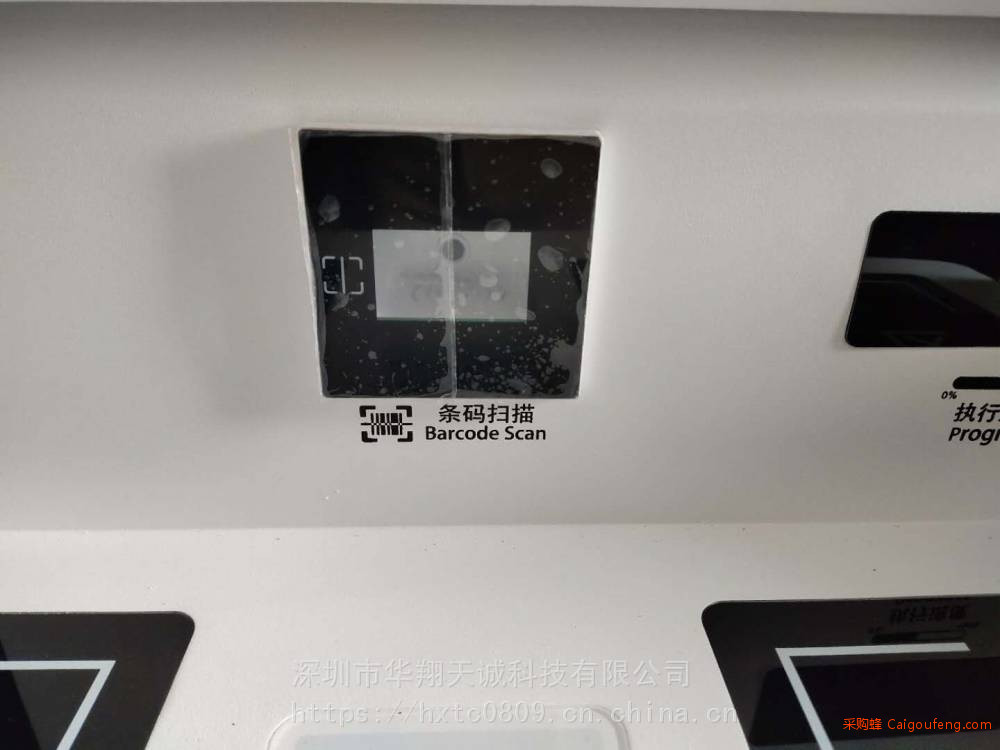

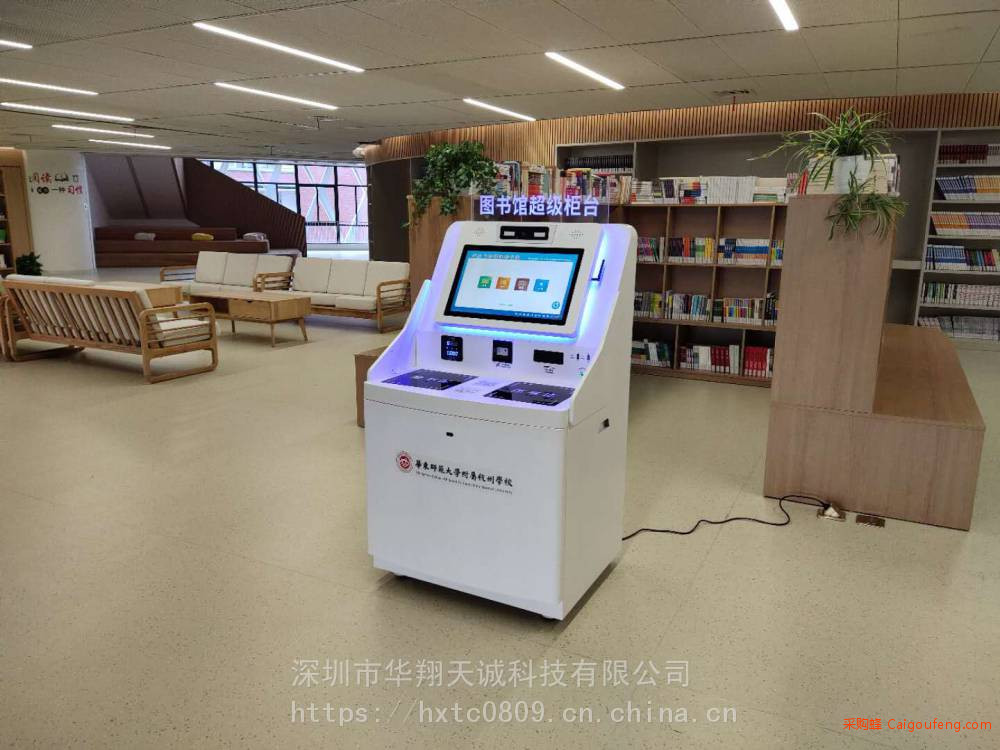

智能家居扫码器 图书借阅自助机扫码盒 嵌入式 86底盒尺寸 USB接口HX-Q86是采用标准 86 盒工业标准，扫描速度快，识别率高，兼容性强，采用USB-HID通信，免驱动免二次开发，适用于各种自助终端扫码应用场景。目前广泛应用于商务办公楼访客进入人员管理、景区旅游人员管理、社区访客进出管理、行政大厅门禁管理、配套闸机、门禁、访客机、智能家居、自助终端机等；为各行业传统刷卡系统实现完美升级。
技术参数：
|
项目 |
参数 |
项目 |
参数 |
|
读卡类型 |
可增配RFID刷卡模块 |
条码类型 |
QR、一/二维码 |
|
通讯方式 |
默认：USB-HID通讯 （韦根 26/34 + UART TTL 或 RS232 或 RS485）(可选配) |
解码模式 |
影像解码 |
|
读取方向（条码） |
以镜头为中心点斜面45° |
扫码特性 |
自动感应，蜂鸣提示 |
|
工作电压 |
8-12V |
工作电流 |
800mA |
|
读卡距离 （卡片） |
3~6CM |
读取速度 |
＜200ms |
|
读取距离 （二维码） |
QR：1 cm~ 16cm |
材 质 |
PC及钢化玻璃（扫码窗） |
|
摄像头分辨率 |
640x480 |
二维码最小解析度 |
7mil，1mil = 0.0254mm |
|
二维码解码种类 |
一维码：UPC-A、UPC-E、EAN-13、ISBN10、ISBN13、EAN-8、39码、128码，交叉25码； 二维码：QR 码 |
||
|
工作温度 |
-30~60°C |
湿度 |
5%~95%（无冷凝） |
|
指示灯 |
背景灯 |
重 量 |
150G |
|
操作系统 |
WindowsXP/7/8/10）、Linux |
尺 寸 |
86mm×86mm×34mm |
外观结构尺寸图：
外壳正面尺寸图
外壳背面尺寸定位图
外壳侧面尺寸图

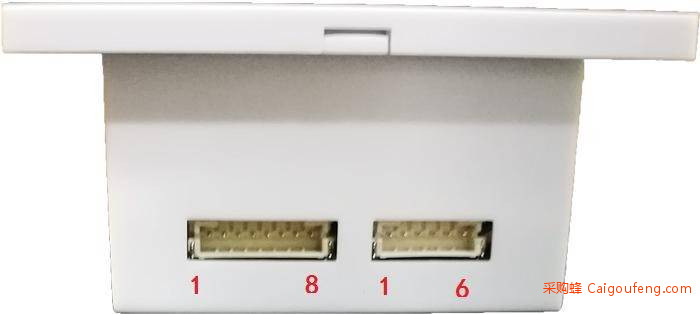

接口引脚定义
8PIN 2.0MM接口定义:
|
PIN# |
信号 |
I/O |
说明 |
|
1 |
GND |
- |
电源地 |
|
2 |
12V |
- |
12V 电源 |
|
3 |
WG_D1 |
输出 |
韦根输出 |
|
4 |
WG_D0 |
输出 |
韦根输出 |
|
5 |
WG26_34 |
输入 |
韦根接口类型切换； 高电平 5V 为韦根 26 输出（默认配置），低电平为韦根 34 输出 |
|
6 |
SPEAK |
输入 |
开锁提示信号 |
|
7 |
TXD |
输出 |
UART TX 3.3V 电平、RS232 TX、485_A |
|
8 |
RXD |
输入 |
UART RX 3.3V 电平、RS232 RX、485_B |
6PIN 2.0MM接口定义:
|
PIN# |
信号 |
I/O |
说明 |
|
1 |
GND |
- |
电源地 |
|
2 |
12V |
- |
12V 电源 |
|
3 |
KEY |
输入 |
按键，低电平表示按下开始扫码， 高电平表示没操作 |
|
4 |
USB D- |
- |
USB HID，只输出二维码数据，刷卡不支持 USB 输出 |
|
5 |
USB D+ |
- |
USB HID，只输出二维码数据，刷卡不支持 USB 输出 |
|
6 |
RESET |
输入 |
设备重启，低电平有效；如不使用请保持 NC |
设备重启功能
RESET 复位，设备重启。低电平有效，如不使用请保持 NC。
